多媒体教室无线话筒操作说明

我部门于2019年暑假将所辖多媒体教室的无线话筒更换为数字红外无线话筒。为方便教师使用现将数字红外无线话筒的操作方法说明如下：

1. 外观按键及指示

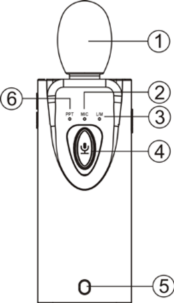

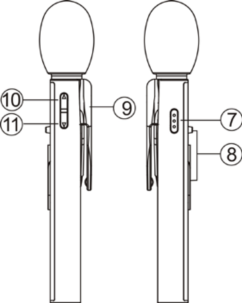

正面           侧面           顶部

①固定麦克风；②麦克风模式指示灯；③外部音频输入指示灯；④麦克风开启/关闭按键；⑤电子锁孔；⑥PPT模式指示灯；⑦PPT 翻页模式/麦克风模式切换键；⑧挂片槽；⑨红外信号发射窗；⑩和⑪话筒音量与PPT翻页键；⑫充电指示灯；⑬外部麦克风接口

2. 操作方法

1） 设备领取

在教学楼的物业管理办公司领取教学工具包，教学工具包内含无线话筒，需要的耳挂话筒和挂绳老师需向物管人员另外说明。

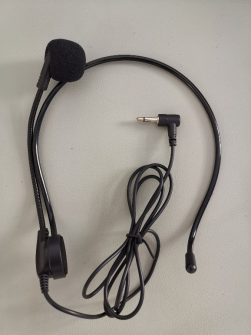

耳挂话筒            挂绳

2） 开关机操作

开机：按下“④”麦克风开启/关闭按键1-2秒，“②”麦克风模式指示灯亮起红灯即完成开机，此时话筒即可使用。开机后如“⑫”充电指示灯出现红色闪烁即表明电量低可到教学楼物业管理全球赛事直播即时足球比分篮球比分体育投注更换。

关机：按一次“④”麦克风开启/关闭按键，“②”麦克风模式指示灯熄灭即完成关机。

3） 话筒音量调节与PPT翻页

话筒音量调节：在话筒模式下按下“⑩”为增加音量，按下“⑪”为减小音量。如该音量过小时可增加中控面板的音响音量再行调节。

PPT翻页：按下“⑦”PPT 翻页模式/麦克风模式切换键，此时“⑥”PPT模式指示灯亮起表示进入PPT翻页模式。此时按下“⑩”为向上翻页，按下“⑪”为向下翻页。再次按下“⑦”PPT 翻页模式/麦克风模式切换键“⑥”PPT模式指示灯熄灭即退出PPT翻页模式。

4） 耳挂话筒的使用

关机状态下将耳挂话筒的接头连接无线话筒顶部的“⑬”外部麦克风接口，直接开机即可使用。

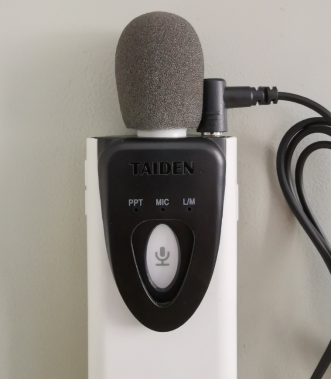

耳挂话筒连接

此时无线话筒可放置在口袋中，但需保持“⑨”红外信号发射窗不被遮挡，如无法放置可使用挂绳。

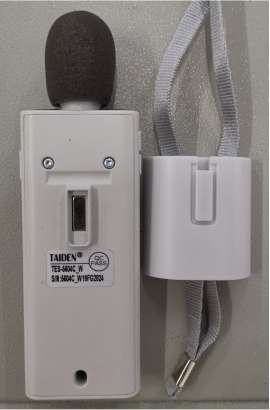

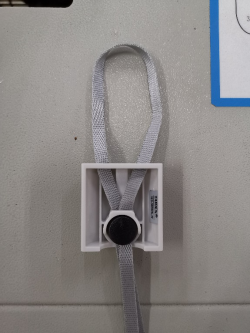

挂绳的安装

“⑧”挂片槽与挂绳通过磁铁直接吸附即可，按压挂绳的黑色按钮，并拖动挂绳可调节挂绳长度。

3. 注意事项

请勿放置任何物体阻挡“⑨”红外信号发射窗，否则将导致信号传输中断。

红外信号发射窗

现代教育技术中心

2019年8月27日
